橡套软电缆系列

产品注明
产品参数

在线订购

产品注明

一、用处：它宽泛合用于多种互换额定电压的动力、照明、电器装置、仪器仪表及电信设备之间的衔接。

二、电缆的使用及其当苦衷项：

1、在装置电缆前首先查抄产品是否跟设备所建设的型号规格相一致，是否能满足出产的正常必要，装置时必须把稳将绝缘层表表的层处置干净。

2、用电缆时，机电工应严格按划定进行操作和装置，在运行过程中时刻对电缆的运行情况进行检测，并将查抄的了局予以纪录，预防电缆在运行中受到表力的危险或其他原因造成的电缆短路、断路。

3、；岳，对电缆进行全面的查抄，发现问题实时处置。

产品参数

中型橡套软电缆（245IEC53(YZ)、245IEC57(YZW)）

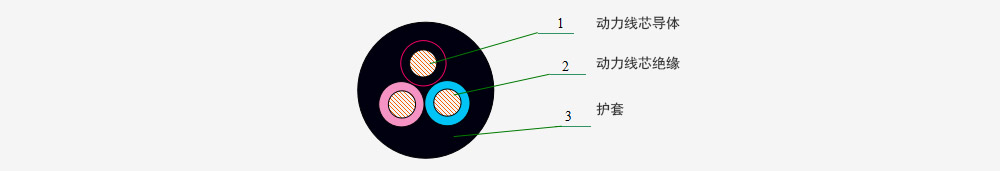

ccfb50dbba06442cb52c246e656e85c9

一、

1、使用领域：合用于额定电压为300/500V电缆。

2、用处：它宽泛合用于互换额定电压450/750V及以下动力、照明、电器装置、仪器仪表及电信设备之间的衔接。

二、产品使用前提：

1、额定电压： 300/500V。

2、电缆导体的持久允许工作温度为65℃

3、电缆的最幼弯曲半径为电缆直径的6倍。

型号：245IEC53(YZ)、245IEC57(YZW) 额定电压：300/500V 执行尺度：GB5013-1997、JB8735-1998

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆表径(mm)		电缆参考沉量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最幼	最大	电缆参考沉量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	参考值
2×0.75	0.6	0.8	6	8.2	95	26	14
2×1	0.6	0.9	6.6	8.8	106	19.5	17
2×1.5	0.8	1	8	10.5	141	13.3	21
2×2.5	0.9	1.1	9.5	12.5	204	7.98	30
2×4	1	1.2	10.6	13.7	260	4.95	41
2×6	1	1.3	11.8	15.1	346	3.3	53
3×0.75	0.6	0.9	6.5	8.8	125	26	12
3×1	0.6	0.9	7	9.2	136	19.5	14
3×1.5	0.8	1	8.6	11	172	13.3	18
3×2.5	0.9	1.1	10	13	226	7.98	25
3×4	1	1.2	11.3	14.5	330	4.95	35
3×6	1	1.3	12.6	16.1	434	3.3	45
4×0.75	0.6	0.9	7.1	9.6	145	26	11
4×1	0.6	0.9	7.6	10	162	19.5	13
4×1.5	0.8	1.1	9.6	12.5	236	13.3	18
4×2.5	0.9	1.2	11	14	302	7.98	25
4×4	1	1.3	12.7	16.2	405	4.95	36
4×6	1	1.4	14	17.9	524	3.3	45
3×1.5+1×1	0.8	1.1	8.6	11.2	198	13.3	18
3×1.5+1×1	0.6	1.1	8.6	11.2	198	19.5	18
3×2.5+1×1.5	0.9	1.2	10.4	13.3	284	7.98	25
3×2.5+1×1.5	0.8	1.2	10.4	13.3	284	13.3	25
3×4+1×2.5	1	1.3	12.3	15.7	396	4.95	36
3×4+1×2.5	0.9	1.3	12.3	15.7	396	7.98	36
3×6+1×4	1	1.4	13.7	17.5	515	3.3	45
3×6+1×4	1	1.4	13.7	17.5	515	4.95	45

沉型橡套软电缆（YC、245IEC66(YCW)）

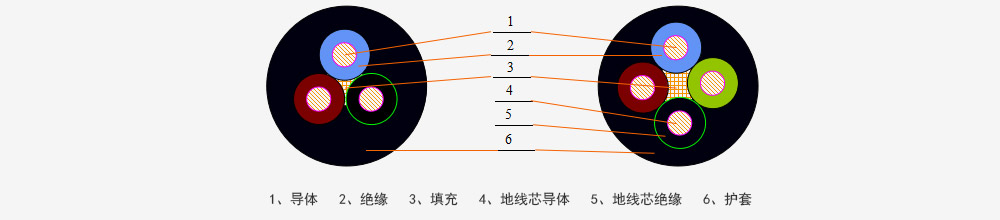

bd3ac4c204754b9da6a97ede19358d85

一、

1、使用领域：合用于额定电压为450/750V电缆。

2、用处：港口机械、探照灯、农业大兴水力排灌站等场所这类产品拥有优良的通用性。

二、产品使用前提：

1、额定电压450/750V。

2、电缆导体的持久允许工作温度为65℃。

3、电缆的最幼弯曲半径为电缆直径的6倍。

三、电缆的使用及其当苦衷项：

1、在装置电缆前首先查抄产品是否跟设备所建设的型号规格相一致，是否能满足出产的正常必要，装置时必须把稳将绝缘层表表的层处置干净。

2、用电缆时，机电工应严格按划定进行操作和装置，在运行过程中时刻对电缆的运行情况进行检测，并查抄的了局予以纪录，预防电缆在运行中受到表力的危险或其他原因造成的电缆短路、断路。

3、；岳，对电缆进行全面的查抄，发现问题实时处置。

“W”型派生电缆拥有耐气象和肯定的耐油机能，合适于在户表或接解油污的场所使用

型号：YC、245IEC66(YCW) 额定电压：450/750V 执行尺度：GB5013-1997、JB8735-1998

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆表径(mm)		电缆参考沉量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最幼	最大	电缆参考沉量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	A参考值
1×1.5	0.8	1.4	5.7	7.1	70	13.3	16
1×2.5	0.9	1.4	6.3	7.9	95	7.98	37
1×4	1	1.5	7.2	9	124	4.95	47
1×6	1	1.6	7.9	9.8	155	3.3	52
1×10	1.2	1.8	9.5	11.9	256	1.91	75
1×16	1.2	1.9	10.8	13.4	232	1.21	112
1×25	1.4	2	12.7	15.8	482	0.78	148
1×35	1.4	2.2	14.3	17.9	612	0.554	183
1×50	1.6	2.4	16.5	20.6	830	0.386	226
1×70	1.6	2.6	18.6	23.3	1088	0.272	289
1×95	1.8	2.8	20.8	26	1418	0.206	353
1×120	1.8	3	22.8	28.6	1753	0.161	415
1×150	2	3.2	25.2	31.4	2132	0.129	460
1×185	2.2	3.4	27.6	34.4	2508	0.106	529
1×240	2.4	3.5	30.6	38.3	3250	0.0801	636
1×300	2.6	3.6	33.5	41.9	3940	0.0641	732
1×400	2.8	3.8	37.4	46.8	5200	0.0495	877
2×1.5	0.8	1.5	8.5	11	146	13.3	21
2×2.5	0.9	1.7	10.2	13.1	212	7.98	30
2×4	1	1.8	11.8	15.1	278	4.95	39
2×6	1	2	13.1	16.8	356	3.3	51
2×10	1.2	3.1	17.7	22.6	700	1.91	74
2×16	1.2	3.3	20.2	25.7	1000	1.21	98
2×25	1.4	3.6	24.3	30.7	1260	0.78	135
2×35	1.4	3.9	27.3	34.6	1730	0.554	167
2×50	1.6	4.3	31.8	40.1	2380	0.386	208
2×70	1.6	4.6	35.8	45.1	3140	0.272	259
2×95	1.8	5	40.2	51	3994	0.206	318
3×1.5	0.8	1.6	9.2	11.9	184	13.3	18
3×2.5	0.9	1.8	10.9	14	260	7.98	26
3×4	1	1.9	12.9	16.2	346	4.95	34
3×6	1	2.1	14.1	18	442	3.3	43
3×10	1.2	3.3	19.1	24.2	913	1.91	63
3×16	1.2	3.5	21.8	27.6	1200	1.21	84
3×25	1.4	3.8	26.1	33	1668	0.78	115
3×35	1.4	4.1	29.3	37.1	2200	0.554	142
3×50	1.6	4.5	34.1	42.9	3015	0.386	176
3×70	1.6	4.8	38.4	48.3	3913	0.272	224
3×95	1.8	5.3	43.3	54	5095	0.206	273
3×120	1.8	5.6	47.3	60	6830	0.161	316
3×150	2	6	52	66	8193	0.129	380
4×1.5	0.8	1.7	10.2	13.1	242	13.3	18
4×2.5	0.9	1.9	12.1	15.5	319	7.98	27
4×4	1	2	14	17.9	420	4.95	34
4×6	1	2.3	15.7	20	558	3.3	44
4×10	1.2	3.4	20.9	26.5	1090	1.91	63
4×16	1.2	3.6	23.8	30.1	1456	1.21	84
4×25	1.4	4.1	28.9	36.6	2094	0.78	116
4×35	1.4	4.4	32.5	41.1	2918	0.554	143
4×50	1.6	4.8	37.7	47.5	3913	0.386	177
4×70	1.6	5.2	42.7	54	5202	0.272	224
4×95	1.8	5.9	48.4	61	6600	0.206	273
4×120	1.8	6	53	66	8500	0.161	316
4×150	2	6.5	58	73	9700	0.129	380
5×1.5	0.8	1.8	11.2	14.4	282	13.3	16
5×2.5	0.9	2	13.3	17	390	7.98	27
5×4	1	2.2	15.6	19.9	526	4.95	34
5×6	1	2.5	17.5	22.2	694	3.3	44
5×10	1.2	3.6	22.9	29.1	1478	1.91	63
5×16	1.2	3.9	26.4	33.3	2000	1.21	84
5×25	1.4	4.4	32	40.4	2852	0.78	116
3×2.5+1×1.5	0.9	2	11.9	15.2	305	7.98	34
3×2.5+1×1.5	0.8	2	11.9	15.2	305	13.3	34
3×4+1×2.5	1	2	13.6	17.4	412	4.95	44
3×4+1×2.5	0.9	2	13.6	17.4	412	7.98	44
3×6+1×4	1	2.2	15.2	19.4	561	3.3	63
3×6+1×4	1	2.2	15.2	19.4	561	4.95	63
3×10+1×6	1.2	3	19.4	24.6	988.6	1.91	84
3×10+1×6	1	3	19.4	24.6	988.6	3.3	84
3×16+1×6	1.2	3.5	22.3	28.3	1294	1.21	116
3×16+1×6	1	3.5	22.3	28.3	1294	3.3	116
3×25+1×10	1.4	4	27.3	34.4	1940	0.78	143
3×25+1×10	1.2	4	27.3	34.4	1940	1.91	143
3×35+1×10	1.4	4	29.6	37.3	2380	0.554	176
3×35+1×10	1.2	4	29.6	37.3	2380	1.91	176
3×50+1×16	1.6	5	35.4	44.7	3365	0.386	224
3×50+1×16	1.2	5	35.4	44.7	3365	1.21	224
3×70+1×25	1.6	5	39.6	49.8	4316	0.272	273
3×70+1×25	1.4	5	39.6	49.8	4316	0.78	273
3×95+1×35	1.8	5	43.8	55.1	5420	0.206	316
3×95+1×35	1.4	5	43.8	55.1	5420	0.554	316
3×120+1×35	1.8	5	46.7	58.8	7403	0.161	336
3×120+1×35	1.4	5	46.7	58.8	7403	0.554	336
3×150+1×50	2	5	51.3	64.5	8900	0.129	420
3×150+1×50	1.6	5	51.3	64.5	8900	0.386	420
