一、
1、使用领域：合用于额定电压Uo/U为8.7/15kV盾构机用电缆。
2、用处：电缆合用于额定电压为8.7/15kV及以下隧路盾构机及类似设备的电源衔接。电缆拥有柔软性可移作为用。
二、产品使用前提：
1、额定电压Uo/U 8.7/15kV。
2、电缆导体的持久允许工作温度为90℃。
3、电缆的最幼弯曲半径为电缆直径的6倍。
三、电缆的使用及其当苦衷项：
1、在装置电缆前首先查抄产品是否跟设备所建设的型号规格相一致，是否能满足出产的正常必要，装置时必须把稳将绝缘屏蔽表表层处置干净。
2、用电缆时，机电工应严格按划定进行操作和装置，在运行过程中时刻对电缆的运行情况进行检测，并将查抄的了局予以纪录，预防电缆在运行中受到表力的危险或其他原因造成的电缆短路、断路。
3、；岳，对电缆进行全面的查抄，发现问题实时处置。

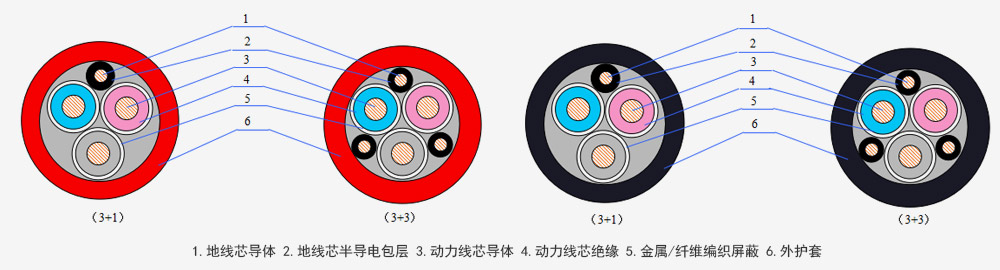

型号：UGEFP、额定电压： 8.7/15kV 执行尺度：Q/MD12-2007
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆表径 (mm) | 电缆参考沉量 (km/kg) | 20℃导体（铜）最大直流电阻 （Ω/km） | 25℃额定载流量A | |
|---|---|---|---|---|---|---|---|
| 最幼 | 最大 | 参考值 | |||||
| 3×35+3×16/3+1×16 | 5.5 | 5.5 | 63 | 66 | 5860 | 0.565 | 135 |
| 3×50+3×25/3+1×25 | 5.5 | 5.5 | 66 | 69 | 6849 | 0.393 | 170 |
| 3×70+3×35/3+1×35 | 5.5 | 5.5 | 70 | 73 | 8200 | 0.277 | 205 |
| 3×95+3×50/3+1×50 | 5.5 | 5.5 | 75 | 78 | 10000 | 0.21 | 250 |
| 3×25+3×10 | 5.5 | 5.5 | 56.2 | 61.2 | 4260 | 0.795 | 110 |
| 3×35+3×10 | 5.5 | 5.5 | 59.2 | 64.2 | 4828 | 0.565 | 135 |
| 3×50+3×16 | 5.5 | 5.5 | 63.1 | 68.1 | 5680 | 0.393 | 170 |
| 3×70+3×16 | 5.5 | 5.5 | 69.5 | 74.5 | 7180 | 0.277 | 205 |
| 3×95+3×16 | 5.5 | 5.5 | 74 | 79 | 8340 | 0.21 | 250 |
