一、产品执行尺度
新能源电动汽车用充电电缆组件产品执行GB/T18487-2015、GB/T 20234-2015等尺度的要求。
二、产品使用领域
本系列产品合用于充电站、停车场等类似场所给电动汽车补给电能使用。合用于工频互换电网充电，周围环境无酸碱性气体的场所。

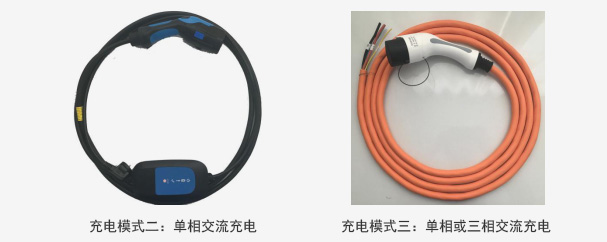

互换充电枪及线束组件产品机能表
| 序号 | 项目名称 | 指标 | |
|---|---|---|---|
| 1 | 使用环境温度 | -30℃～+50℃ | |
| 2 | 表壳防护等级 | IP55 | |
| 3 | 阻燃等级 | 插头衔接器阻燃等级UL94-V0。电缆阻燃等级VW-1 | |
| 4 | 额定电压 | 250V/440V | |
| 5 | 额定电流 | 10A | 电缆规格：5×2.5+2×0.5 |
| 16A | 电缆规格：5×6+2×0.5 | ||
| 32A | 电缆规格：5×10+2×0.5 | ||
| 63A | 电缆规格：5×16+2×0.5 | ||
| 6 | 耐电压 | ||
| 7 | 绝缘电阻 | 电缆组件≥30MΩ | |
| 8 | 机械寿命 | 10000次 | |
互换充电枪触头职能
| 触头标识 | 额定电压和额定电流 | 职能界说 |
|---|---|---|
| L1 | 250V 10A/16A/32A | 互换电源（单相） |
| 440V 16A/32A/63A | 互换电源（三相） | |
| L2 | 440V 16A/32A/63A | 互换电源（三相） |
| L3 | 440V 16A/32A/63A | 互换电源（三相） |
| N | 250V 10A/16A/32A | 中线（单相） |
| 440V 16A/32A/63A | 中线（三相） | |
| PE | ；そ拥，衔接供电设备和车辆平台 | |
| CC | 0V～30V 2A | 充电衔接确认 |
| CP | 0V～30V 2A | 节造导引 |

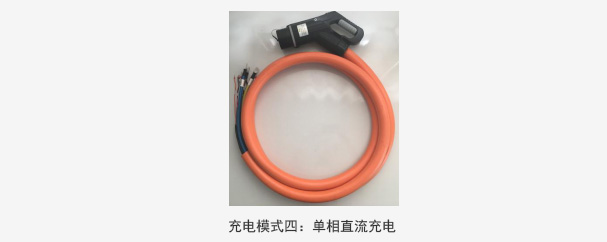

直流充电枪及线束组件产品机能表
| 序号 | 项目名称 | 指标 | |
|---|---|---|---|
| 1 | 使用环境温度 | -30℃～+50℃ | |
| 2 | 表壳防护等级 | IP55 | |
| 3 | 阻燃等级 | 插头衔接器阻燃等级UL94-V0。电缆阻燃等级VW-1 | |
| 4 | 额定电压 | 750V/1000V | |
| 5 | 额定电流 | 80A | 电缆规格：2×16+1×16+2×4+11×0.75 |
| 125A | 电缆规格：2×25+1×25+2×4+11×0.75 | ||
| 200A | 电缆规格：2×35+1×16+2×4+11×0.75 | ||
| 250A | 电缆规格：2×50+1×16+2×4+11×0.75 | ||
| 6 | 耐电压 | ||
| 7 | 绝缘电阻 | 电缆组件≥30MΩ | |
| 8 | 机械寿命 | 10000次 | |
直流充电枪触头职能
| 触头标识 | 额定电压和额定电流 | 职能界说 |
|---|---|---|
| DC+ | 750V/1000V 80A/125A/200A/250A | 直流电源正，衔接直流电源正与电池正极 |
| DC- | 750V/1000V 80A/125A/200A/250A | 直流电源负，衔接直流电源负与电池负极 |
| PE | ；そ拥，衔接供电设备和车辆平台 | |
| S+ | 0V-30V 2A | 充电通讯CAN_H，衔接非车载充电机与电动汽车的通讯线 |
| S- | 0V-30V 2A | 充电通讯CAN_L，衔接非车载充电机与电动汽车的通讯线 |
| CC1 | 0V-30V 2A | 充电衔接却认 |
| CC2 | 0V-30V 2A | 充电衔接却认 |
| A+ | 0V-30V 20A | 低压辅助电源正，衔接非车载充电机为电动汽车提供的低压辅助电源 |
| A- | 0V-30V 20A | 低压辅助电源负，衔接非车载充电机为电动汽车提供的低压辅助电源 |
